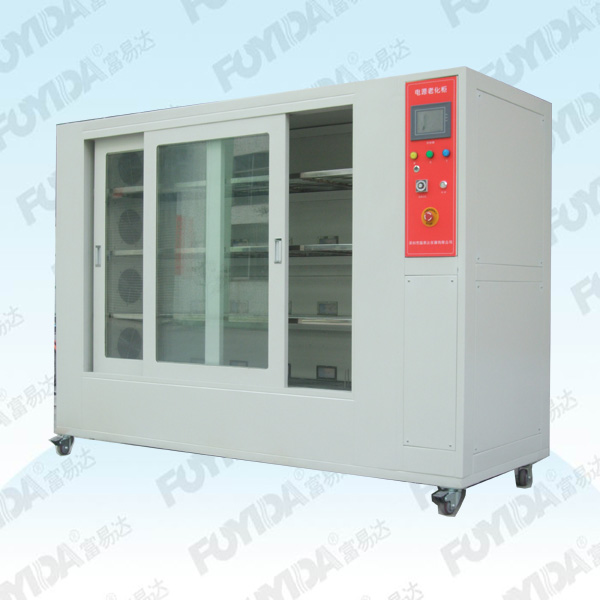

老化柜設計方案概述(型號：ORT1150)
電源老化柜技術規格書（型號：ORT1150）
1.電源老化柜-老化量：40PCS通訊電源
2.電源老化柜-總電量需求：約6KW
3.電源老化柜-外結構尺寸：920D×1730H×2360W，前后結構，前面為產品放置區、后部為負載放置區；
內結構尺寸：470D×1400H×1600W，前面為產品電源插座和4層層架、后部為負載區和能源回收用銅排；
4.電源老化柜-庫體材質：鈑金結構
5.電源老化柜-地面材質：帶移動腳輪和水平調整腳
6.電源老化柜-玻璃視窗：800×1300，組合式滑動門
7.電源老化柜-固定方式：鈑金焊接
8.電源老化柜-溫度范圍：室溫～70℃±3℃
9.電源老化柜-溫度均勻度：產品區 ≤±3.0℃(相距200cm空間任意兩點溫差相差，恒定/非換氣狀態下)。
10.電源老化柜-輔助升溫：循環風道內裝有加溫溫度電熱絲作升溫用，采用溫度模塊配合固態繼電器SSR動作
11.電源老化柜-超溫排風：超溫時，排風馬達啟動，超溫進風自垂百葉進新冷風，熱風由排熱風機排至室外
12.電源老化柜-電線電纜：老化房中所有用線均采用國標線及105度耐高溫電線。
13.電源老化柜-報警及保護裝置：
A.控制電源加保險及熱過載繼電器
B.超溫報警
C.鼓風機過載、過熱、缺相保護
D.電熱采用無風切電過熱保護
E.嚴格國執行家電工安全標準，確保布線規范，及各接線端口均有明確標識，無裸露現象
F.可靠的接地和漏電保護裝置
14.電源老化柜-溫度控制方式：
A.PID為控制核心，通過過繼電器實現自動控制功能
B.排風系統采用獨立溫度控制系統，PID+風機.
C.時間單獨控制、倒記時功能。
15.電源老化柜-溫度檢測：
A.室內1點溫度檢測。
B.排風溫度采用獨立溫控器室內獨立取點進行，以防止因外部原因造成排風系統癱瘓。
16.電源老化柜-溫度顯示：
A.老化總過程溫度自動控制。
C.單點控制排風取樣點.
17.電源老化柜-聲光報警系統
在老化房外設置設置蜂鳴器，音樂報警，指示老化房內運行狀態。。
18.電源老化柜-主電：
本規格書內，只負載老化柜本身電力系統配電；負責老化柜內部層板上的插座安裝及走線；
負責2層為一組的負載供電銅排；不負責負載及負載本身的電源及連接線問題.
2010年11月 深圳市富易達儀器有限公司 整理發布
